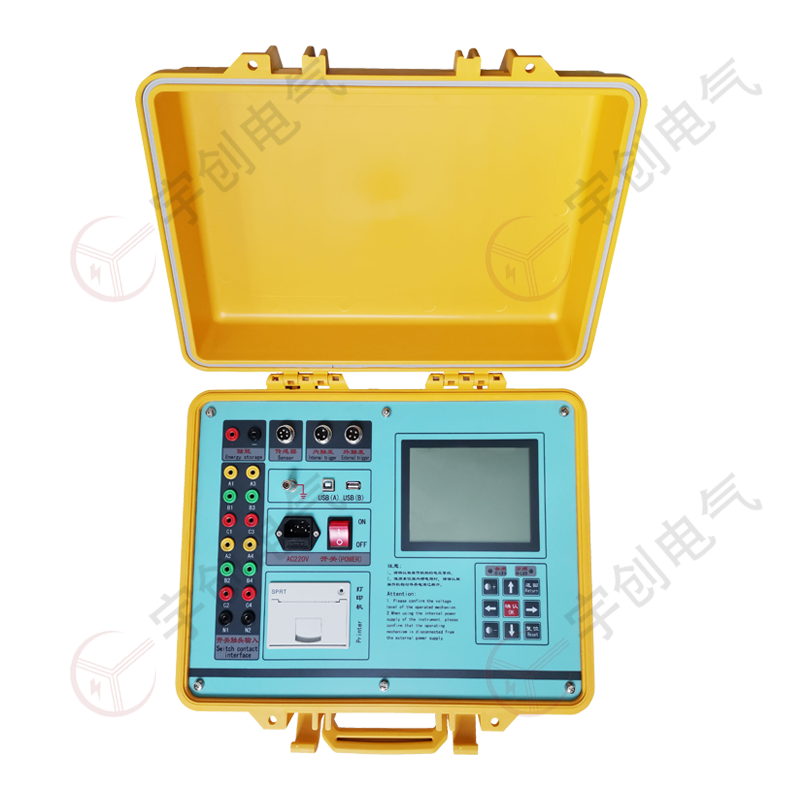

YC-S806开关特性测试仪

仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

● 仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

● 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便、简捷。

● 触发方式：内触发、外触发（合闸2根，分闸2根）、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。

● 储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。

● 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

● 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

● 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行分析。 内置快速微型打印机，打印所有数据及图谱。

使用环境

  输入电源  220V±10%  50Hz±10%

  大气压力  86～106kPa

  温度  -20～45℃

  湿度  ≤80%RH

安全性能

  绝缘电阻  ＞2MΩ

  介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧

基本参数

● 时 间：量程 0-64000.0ms  分辨率0.1ms  误差≤ 0.1％rdg±0.1

● 速 度：量程 0-20.00m/s   分辨率 0.01m/s 误差≤1％rdg±0.01

● 行 程：量程 0-1000.0 mm

● 线圈电流：量程 30.00A     分辨率 0.01A

● 线圈电阻：量程 27.0KΩ    分辨率 0.1Ω        误差 ≤ 1％

● 输出电源：DC0～270V数字可调／20A  分辨率 1V  误差≤1％

● 尺寸重量：400mm(L)×300mm(W)×170mm(H)     7.5kg
