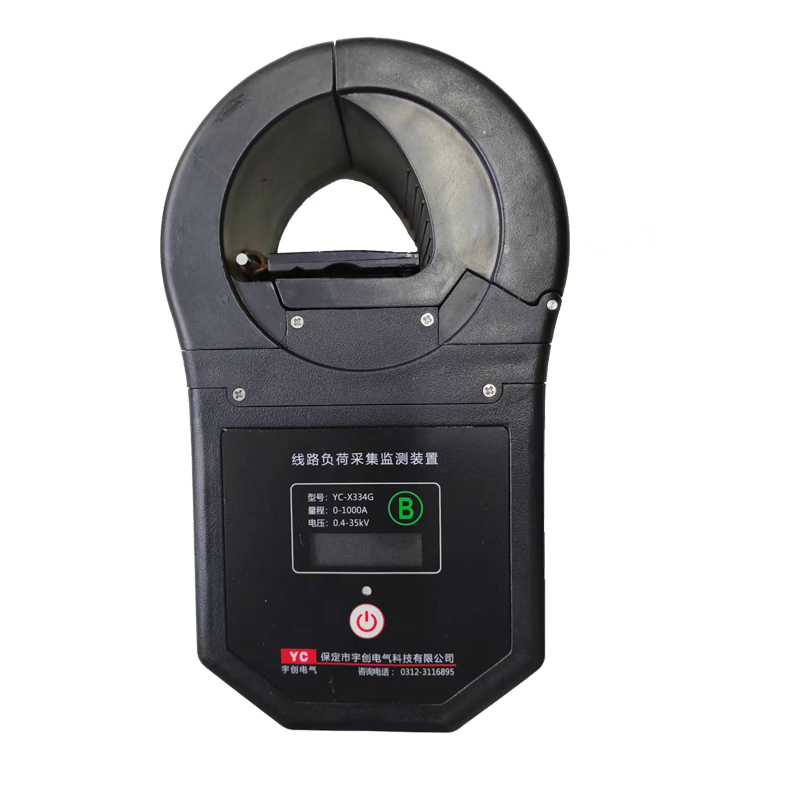

YC-X334G线路负荷采集监测装置

线路负荷监测单元通过中压监测终端对10kV线路A B C三相一次负荷进行采样，通过GPRS远程采集数据到监察系统，再将《用采》采集的电能表A B C二次侧负荷导入监察系统，系统将一次负荷通过倍率换算和二次负荷进行比对分析计算，实现10kV线路的实时监测。

咨询热线：

营销类产品

产品概述

功能特点

技术参数

(1) 电流采集范围宽：0-1000A；

(2) 装置壳体带有自锁功能，有效防止装置在架空线上移动；

(3) 自取电功能，装置通过内部取电铁芯可实现从线路自取电；当线路取电满足设备运行功耗时，设备实现实时在线采样运行；

(4) 采用32位低功耗高性能处理器和嵌入式实时多任务操作系统；

(5) 终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；

(6) 本地通信支持微功率无线、蓝牙、RS485，远程支持4G通信；

(7) 具有北斗+GPS双定位模块，水平定位精度小于3米；

(8) 通信规约支持《DL/T698.45-2017电能信息采集与管理系统-面向对象的数据交换协议》、《Q/GD11117-2017计量现场作业终端技术规范》；

(9) 具有多重通信方式，实现就地、远方修改设备参数，支持就地、远方嵌入式程序在线升级；

(10) 杆式挂接结构、体积轻巧、现场安装方便；

(1) 线路电压等级：0.38～10kV ；

(2) 负荷采集精度：1级；

(3) 更大功耗：≤1VA ；

(4) 静态功耗：＜5mW ；

(5) 电流测量范围：0~1000A ；

(6) 适用导线直径：6~32m ；
