YC-X707换相开关式三相不平衡治理装置

在0.4KV低压三相四线制配网中，负荷大多为单相负载。居民用电不同期及用电量大小的差异导致按户数平均分布设计的配网在实际运行中存在严重的不平衡。

三相负荷不平衡的主要危害：

● 中性线电流很大，导致线路压降大、线路损耗大、线路加速老化；

● 台变发热严重，极易引发火灾，影响设备安全运行；

● 中性点偏移，导致供电电压不稳定，电压不合格率上升；

● 单相过载，跳闸导致大面积停电，投诉率居高不下；

采用人工调相费时、费力、时效性、针对性差，不能有效解决问题。源头预防、常态监测、科学施策、动态治理是运维工作的基本原则，建立配电台区三相负荷常态监测与动态调整管理机制，切实提高配电台区供电质量、降低损耗、提升安全经济运行水平是运维工作的长期目标。

YC-X707换相开关式三相不平衡治理装置是一种实时、智能的自动负荷调控系统，对单相负荷接入进行有序的换相控制，可以有效解决台区三相不平衡问题。

产品组成

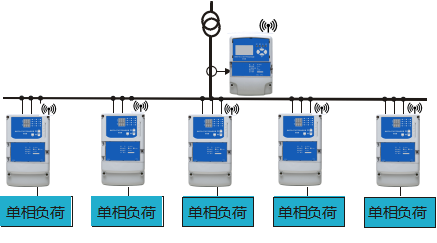

YC-X707换相开关式三相不平衡治理装置由主控器BMC和换相器PEX组成。主控器采集台区实时负荷数据，分析各换相器的负荷电压、电流，形成并发送指令到换相器；换相器接收主控器换相指令并执行指令，完成带载换相动作。主控器与换相器之间通过LORA无线通信。一个台区根据变压器容量及不平衡严重程度，配置一台主控器及若干台换相器。

1. 不断电自动换相技术，换相过程无涌流，无谐波，换相平稳可靠

● 换相时间0毫秒，换相过程由电力电子器件完成，不产生拉弧、无电压暂降、短时中断、电压突变、涌流等现象。

● 换相结束后由磁保持开关保持稳态，无损耗。

2. 精准定位换相，确保配网各支路逐段平衡

● 独有的逐段压降综合算法，优先调整线路不平衡度极值处的换相器，确保负荷分布优质，降低线路中性线电流，提高末端供电电压。

3. 换相开关寿命长，实时调整

● 每台换相开关换相次数不小于20万次（使用寿命约10年）。

● 换相过程由电力电子器件完成，突破机械触点电气寿命限制，无需限定每日换相次数，时刻保持负荷平衡分配，治理显著提高。

4. 节能降损，提高台区整体运行质量

● 通过软、硬件技术的优化，具有优异的连续调控能力，降低变压器损耗，降低线路损耗，改善变压器、线路负载合理化运行，防止用电高峰线路跳闸、起火、变压器烧坏等安全隐患、减少客户投诉率，提高台区用电质量。

● 通过全时段将负荷调控换相，始终将中性线电流控制在极小，投运后降损增效显著。

5. 功能灵活，参数化设计

● 可设置换相约束条件，按每个台区的具体情况对换相约束条件整定，如：负载率、不平衡度、中线电流等。

● 主控器具备多种通信方式，便于管理监控。主控器与换相开关采用Lora无线通信，还可通过RS485、GPRS等通信接口与其他设备和后台交换数据。

● 台区管理分层，便于大规模部署。台区管理按归属地、台区号、设备号自上而下的体系管理，在大规模部署时清晰明了迅速定位。
